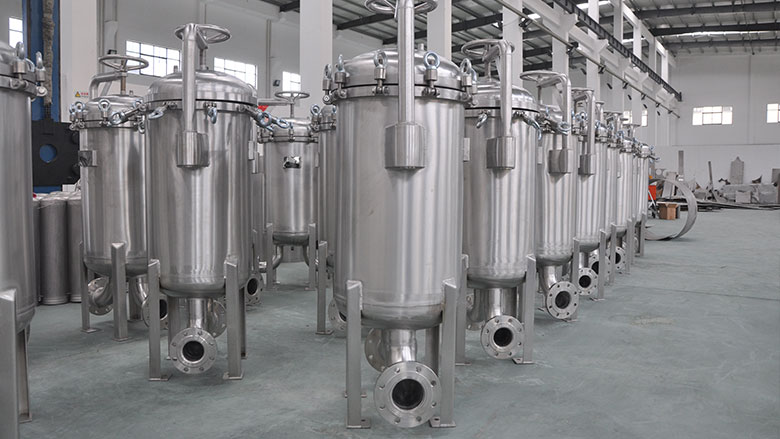

DSG系列袋式過濾器
用途范圍
克利爾袋式過濾器已在全球工業廣泛應用（化工、電子、食品飲料、金屬加工、油漆瓷器、制藥及水處理等行業），可根據客戶需要生產過濾器。
性能特點

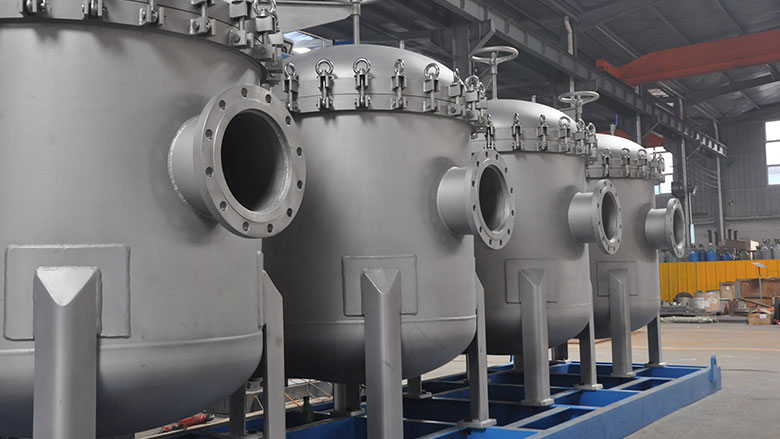

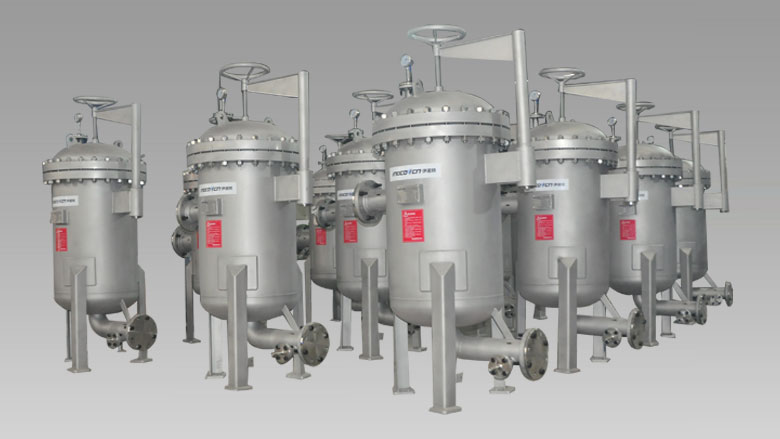

1、克利爾多袋式過濾器可提供1-40個濾袋供選擇，多元化及先進的過濾器設計、精密濾袋、自動化組合；側入式袋式過濾器，所有零部件均為標準型號，可按流體線生產，也可按壓力容器GB150標準生產；克利爾為您提供最優化的解決方案。
2、側入式單袋過濾器采用標準吊耳螺栓固定，采用標準的DN50，和DN80法蘭接口連接。適合濾袋的4種常規尺寸，1號，2號，3號，4號濾袋；適用于流量60~5000M3/H的工況，對于少量濾袋數量的過濾器，配合手輪和標配軸承的轉臂，便于開啟和操作；對于大于12袋以上的過濾器，可選擇氣缸或液壓輔助，在開啟和關閉時僅需1人操作。輔助裝置包括了泄壓閥、定位銷等等，有效保證了設備的安全運行。

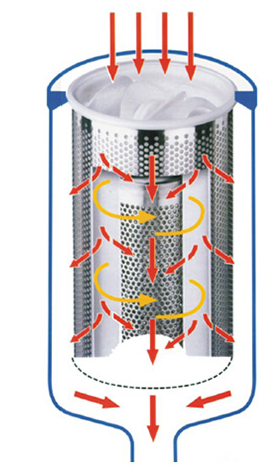

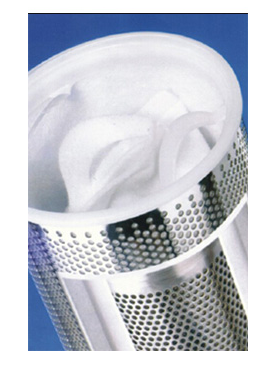

3、濾袋支撐：不銹鋼和普鋼多孔支撐濾籃，獨特的三點式濾袋固定方式，確保濾袋和過濾器殼體之間擁有良好的密封性能，液壓或氣缸可選，優質O形圈密封，保證運行方便，可靠，側入底出的設計確保液體可被完全排放，同時采用了正切位出口供選擇。
標準模式為2~24袋（1號袋和2號袋），最大已生產到40袋。
4、殼體材料：20#、304、316L、2205、2507，密封墊片：硅膠、丁晴橡膠、四氟橡膠；濾袋材質：聚酯、聚丙烯、尼龍、聚四氟乙烯、玻纖；優質O形圈密封，保證運行方便，可靠。
袋式過濾器選型及技術參數
|
單袋式過濾器 |
||||||||||
|
產品型號 |
濾袋型號 |
流速 M3/H |
濾筒高度 (MM) |
總高度 (MM) |
過濾器直徑 (MM) |
濾袋直徑 (MM) |
進出口 |
|||
|
DSG-1D20 |
1 |
20 |
500 |
720 |
Φ204 |
Φ170 |
1''-4'' |
|||
|
DSG-2D40 |
2 |
40 |
700 |
1070 |
Φ204 |
Φ170 |
1''-4'' |
|||
|
DSG-3D06 |
3 |
6 |
350 |
430 |
Φ114 |
Φ97 |
3/4''-2'' |
|||
|
DSG-4D12 |
4 |
12 |
500 |
580 |
Φ114 |
Φ97 |
3/4''-2'' |
|||
|
技術參數 |
||||||||||
|
設計、制造及驗收標準 |
HG21637-91、GB150-2011 |
|||||||||
|
法蘭標準 |
HG GB SH HGJ JB ANSI JIS |
|||||||||
|
接口形式 |
螺紋、卡箍、法蘭 |
|||||||||
|
口徑尺寸 |
1-1/2”. |
|||||||||
|
排污口規格 |
1/4”. |
|||||||||
|
濾袋型號 |
1＃ 2＃，3#，4#. |
|||||||||
|
過濾精度 |
0.5um-800um. |
|||||||||
|
設計壓力 |
0～1.6Mpa |
|||||||||
|
設計溫度 |
120℃. |
|||||||||
|
多袋式過濾器 |
||||||||||
|
產品型號 |
濾袋型號 |
濾袋數量 |
過濾面積 (m2) |
最大流量 (m3/h) |
壓力 (Mpa) |
進出口 |
材質 |
|||
|
DSG-2D250 |
2 |
2 |
0.9 |
50 |
1.0 |
2-1/2" |
Q345R/304/316L/F55 |
|||
|
DSG-2D375 |
3 |
1.35 |
75 |
1.0 |
3" |
|||||
|
DSG-2D4100 |
4 |
1.8 |
100 |
1.0 |
4" |
|||||
|
DSG-2D5125 |
5 |
2.25 |
125 |
1.0 |
5" |
|||||
|
DSG-2D6150 |
6 |
2.7 |
150 |
1.0 |
6" |
|||||
|
DSG-2D8200 |
8 |
3.6 |
200 |
1.0 |
6" |
|||||
|
DSG-2D9225 |
9 |
4.05 |
225 |
1.0 |
8" |
|||||
|
DSG-2D10250 |
10 |
4.5 |
250 |
1.0 |
8" |
|||||
|
DSG-2D12300 |
12 |
5.4 |
300 |
1.0 |
10" |
|||||
|
DSG-2D16400 |
16 |
7.2 |
400 |
1.0 |
12" |
|||||
|
DSG-2D184500 |
18 |
8.1 |
450 |
1.0 |
12" |
|||||
|
DSG-2D24600 |
24 |
9.0 |
600 |
1.0 |
12" |
|||||
|
技術參數 |
||||||||||
|
制造標準 |
GB150”CS”鋼印，ASME“U”印章 |
|||||||||
|
工作壓力 |
0.6Mpa~5.0Mpa |
|||||||||
|
設計溫度 |
0~80℃ |
|||||||||
|
適用介質 |
水、化學品、氣體等包括易燃易爆等物料 |
|||||||||
|
精度范圍（Accuracy）:0.1, 0.2 .0.3 , 0.5, 1 , 5, 10, 15, 25, 50, 100, 200, 300, 400, 500, 600μm |
||||||||||
